鍋爐系統設計概況
鍋爐及其系統的設計符合有關節能法律、法規、安全技術規范及其相應標準的要求。鍋爐爐膛結構設計合理，與設計燃料品種相適應，保證安全、穩定、高效燃燒。受熱面布置合理，選取合理經濟的煙氣流速，減小煙氣側的阻力。合理設置檢修們（孔），便于受熱面清灰、清垢、保養和維修。當對流受熱面易集灰時，應當設置清灰裝置。鍋爐門（孔）、應當采用密封結構，保證鍋爐漏風系統在設計要求之內。
鍋爐房系統設計時應當在保證安全性能的前提下，充分提高能源利用效率，減少水、電、自用熱以及其它消耗，促進熱能回收和梯級利用。鍋爐房設備布置時應當盡量減少管道、煙風道的長度及其彎頭數量，從而減少流動阻力。一次風道宜采用圓形結構，并考慮其膨脹及其吊掛支撐。

、水位表下部泄水管，必須接入安全之處，水位表考克旋轉要靈活，不得漏水，水位表應有指示高、低安全水位和正常水位的明顯標志，且必須安裝照明設備，便于觀察；水位表和鍋筒之間的汽水連接管上應當裝設閥門，鍋爐運行時，應當處于全開位置。8

、平臺制造已安裝在本體上，扶梯及欄桿按圖紙要求在安裝現場連接。10

、水位報警和水位控制系統是一種電極式的自控裝置，電器開關柜內設計有系統的控制裝置，由該裝置使鍋筒的水位好控制在合理范圍內，如低水位低于－35，高水位高于＋35，則分別發出警報信號，自控給水、停水，要求按電氣控制圖線路中所表示的接點分別正確連接。12、壓力控制器安裝12..

安裝電纜時，應選擇合適的電纜外徑，并將電纜引入處的壓緊的螺母擰緊，以免電纜松動，并防止水或灰塵的滲入。12.3.

安裝(或拆卸)控制器時要特別注意:1) 安裝(或拆卸)必須用扳手夾持傳感器的平面部份，防止傳感器和開關殼體發生相對轉動。2) 當傳感器接口為內螺紋時，管道接頭旋入傳感器內深度不可超過12mm。煙囪根據用戶需要另行配制（本爐供貨時不帶），如需煙囪時，煙囪安裝條件如下：1

、鋼絲繩用法蘭螺栓拉緊，注意三根鋼絲繩的拉緊度應大至相等。煙囪出口應設有防雨帽，且安裝避雷針，煙囪高度用戶應按13271-2014《鍋爐大氣污染物排放標準》規定及相關城市的環保要求而定；3

、煙風道法蘭間均嵌石棉線，使接頭處嚴密不漏。5

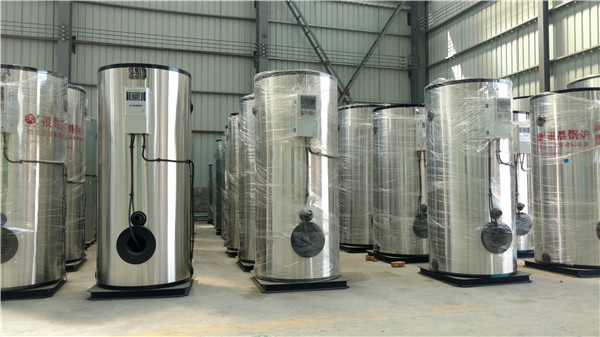

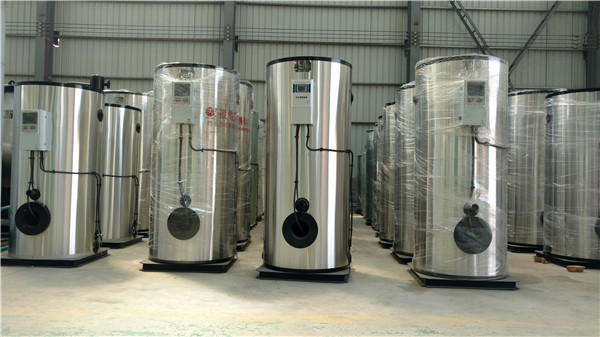

0.3噸免檢蒸汽發生器

設備驗收的注意事項：開箱時要選擇合適的開箱工具，不要用力過猛，以免損壞箱內設備；

⑶

⑷

鍋爐大件在卸車時，如需要吊車起吊就位時，應考慮起重設備的起吊能力（按有關規定）。<span style="" mso-spacerun:"yes";font-family:宋體;line-heiht:150%;"="">



4.3.2鍋爐房集中儀表控制室，應符合下列要求：
1 應與鍋爐間運行層同層布置；
2 宜布置在便于司爐人員觀察和操作的爐前適中地段；
3 室內光線應柔和；
4 朝鍋爐操作面方向應采用隔聲玻璃大觀察窗；
5 控制室應采用隔聲門；
6 布置在熱力除氧器和給水箱下面及水泵間上面時，應采取有效的防振和防水措施。
4.3.3容量大的水處理系統、熱交換系統、運煤系統和油泵房，宜分別設置各系統的就地機柜室。
4.3.4鍋爐房宜設置修理間、儀表校驗間、化驗室等生產輔助間，并宜設置值班室、更衣室、浴室、廁所等生活間。當就近有生活間可利用時，可不設置。二、三班制的鍋爐房可設置休息室或與值班更衣室合并設置。鍋爐房按車間、工段設置時，可設置辦公室。
4.3.5化驗室應布置在采光較好、噪聲和振動影響較小處，并使取樣方便。
4.3.6鍋爐房運煤系統的布置宜使煤自固定端運入鍋爐爐前。
4.3.7鍋爐房出入口的設置，必須符合下列規定：
l 出入口不應少于2個。但對鍋爐房，當爐前走道總長度小于12m，且總建筑面積小于200m。時，其出入口可設1個：
2非鍋爐房，其人員出入口必須有1個直通室外；
3鍋爐房為多層布置時，其各層的人員出入口不應少于2個。樓層上的人員出入口，應有直接通向地面的安全樓梯。
4.3.8鍋爐房通向室外的門應向室外開啟，鍋爐房內的工作間或生活間直通鍋爐間的門應向鍋爐間內開啟。
4.4工藝布置
4.4.1 鍋爐房工藝布置應確保設備安裝、操作運行、維護檢修的安全和方便，并應使各種管線流程短、結構簡單，使鍋爐房面積和空間使用合理、緊湊。
4.4.2 建筑氣候年日平均氣溫大于等于25℃的日數在80d以上、雨水相對較少的地區，鍋爐可采用露天或半露天布置。當鍋爐采用露天或半露天布置時，除應符合本規范第4.4.1條的規定外，尚應符合下列要求：
1 應選擇適合露天布置的鍋爐本體及其附屬設備；
2 管道、閥門、儀表附件等應有防雨、防風、防凍、防腐和減少熱損失的措施；
3 應將鍋爐水位、鍋爐壓力等測量控制儀表，集中設置在控制室內。
4.4.3風機、水箱、除氧裝置、加熱裝置、除塵裝置、蓄熱器、水處理裝置等輔助設備和測量儀表露天布置時，應有防雨、防風、防凍、防腐和防噪聲等措施。
居民區內鍋爐房的風機不應露天布置。
4.4.4鍋爐之間的操作平臺宜連通。鍋爐房內所有高位布置的輔助設施及監測、控制裝置和管道閥門等需操作和維修的場所，應設置方便操作的安全平臺和扶梯。閥門可設置傳動裝置引至樓(地)面進行操作。
4.4.5鍋爐操作地點和通道的凈空高度不應小于2m，并應符合起吊設備操作高度的要求。在鍋筒、省煤器及其他發熱部位的上方，當不需操作和通行時，其凈空高度可為0.7m。
4.4.6鍋爐與建筑物的凈距，不應小于表4.4.6的規定，并應符合下列規定：
1當需在爐前更換鍋管時，爐前凈距應能滿足操作要求。大于6t/h的蒸汽鍋爐或大于4.2Mw的熱水鍋爐，當爐前設置儀表控制室時，鍋爐前端到儀表控制室的凈距可減為3m；
2當鍋爐需吹灰、撥火、除渣、安裝或檢修螺旋除渣機時，通道凈距應能滿足操作的要求；裝有快裝鍋爐的鍋爐房，應有更新整裝鍋爐時能順利通過的通道；鍋爐后部通道的距離應根據后煙箱能否旋轉開啟確定。
1、WNS型臥式鍋爐出廠時，一般分件包裝情況如下：
鍋爐主機：整體出廠（鍋爐本體、外包裝及保溫層、前后煙箱、平臺扶梯等）；
2、扶梯、水位平衡筒、煙囪、取樣冷卻器、水處理設備等；
3、安全附件:鍋爐配備有安全閥、水位計、水位報警器、壓力表、壓力控制器、測溫儀表、閥門、給水設備、控制柜；
4、安裝兩臺或兩臺以上的，應注意組件的標識；
5、技術文件：
⑴　鍋爐安裝使用說明書一份；
⑵　安全附件、儀表管路圖一份；
⑶　鍋爐總圖一份；
⑷　地基一份；
⑸　鍋爐本體圖一份；
