汽水系統：自來水通過水處理設備，硬度由6mol/L降至0.03mol/L,送至儲水箱，然后通過給水系統送到冷凝器加熱，溫度達45℃，進入儲水箱，通過給水泵進入爐內，經過加熱飽和蒸汽溫度達到193℃，由主汽閥進入分氣缸，然后至用戶。
燃燒系統：燃?xì)庀到y(tǒng)直接通過燃?xì)夤艿浪椭寥紵龣C(jī)進行燃燒；燃油系統先儲存在儲油罐中，然后通過泵送至日用油箱，再送至燃燒器進行燃燒。
煙風系統：燃料在燃燒室內經過燃燒生成高溫?zé)煔猓?jīng)燃燒室到達回燃室，充分燃燒后經過對流管束到前煙箱，在前煙箱回轉通過第二對流管束達到后煙箱，形成三回程。然后經過冷凝器換熱以后經由煙囪排向大氣。

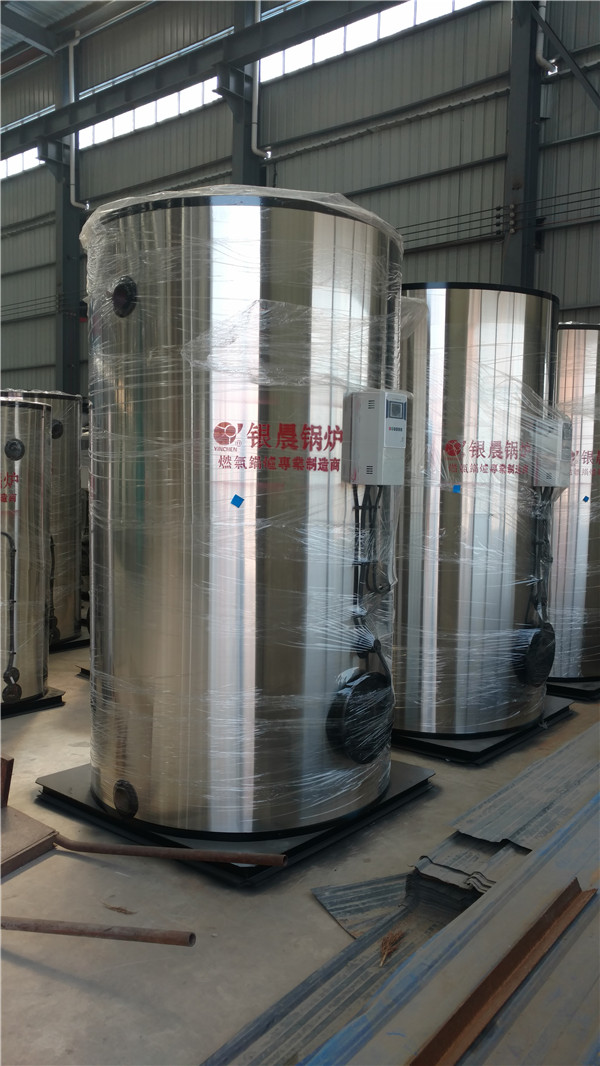

沼氣蒸汽發生器



a) 基本安全知識：
1. 鍋爐房管理及操作人員應熟悉消防及其他安全知識。承壓鍋爐的操作人員應經培訓取得司爐工操作證才允許上崗。非工作人員不得入內。
2. 常壓鍋爐嚴禁堵通大氣孔或切斷通大氣功能的管道，鍋爐不得帶壓運行；
3. 嚴禁在鍋爐水位低于規定值，或鍋爐出現明顯異常，或鍋爐出現故障而未排除，或出現影響鍋爐安全運行的其它情況時開機運行；
4. 嚴禁鍋爐處于手動控制時無人監管；
5. 嚴禁在有結冰可能時，鍋爐貯水；
6. 鍋爐發生超溫、超高或超低水位采取措施而無法解決時應立即停爐；鍋爐安全附件（安全閥、壓力表、水位計）應始終保持良好狀態，一旦出現故障必須立即排除，嚴禁在其失靈或不正常時繼續運行；
7. 鍋爐一般情況下每班應排污一次，排污應在較高水位時進行，排污量一般控制在蒸發量的3~5%左右。
合上電源開關后將水泵控制開關由停止位置轉到手動位置，進行鍋爐給水上升到正常位置后，將風動、自動手動開關轉到自動位置，然后合上燃燒器電源開關，并把控制器大小火開關轉到開火位置，后按下起動按鈕，控制系統電源接通，燃燒器進入工作狀態，按照程序控制器的動作程序進行，起動鼓風機進入預吹掃，然后調節風門由小火位置噴油，點火小火燃燒再進入大火燃燒狀態，到此鍋爐進入正常運行階段。題立即報警并停爐保護，控制器自動顯示故障點，機內發出報警聲響。
當出現停電故障后，燃燒控制器自動關閉氣閥停止燃燒并自鎖，即使電源電源恢復通電，鍋爐也不能自動點火，即使按動按鈕也不能啟動，必須復位解除自鎖，才能重新點火啟動。
提示：當排煙溫度高于250℃時，應立即按要求停爐，對爐膛內壁附粘的可燃物進行清除；同時對送風量進行合理的調節。

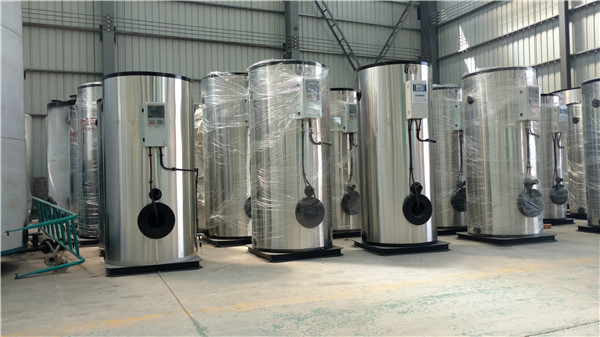

沼氣蒸汽發生器
WNS系列蒸汽鍋爐是鍋殼式、波形爐膽、螺紋煙管型節能鍋爐，采用三回程濕背式結構，燃料在爐膽內燃燒產生高溫?zé)煔猓?jīng)回燃室→對流管束→前煙箱→第二對流管束→后煙箱→常壓冷凝器→煙囪排入大氣。爐膽在設計中采用波形爐膽，能較好的與火焰形狀相適應，保證了燃燒充分，波形爐膽降低了爐膽剛性，減小了變形應力，可保證制造質量。同時在回燃室安裝了檢查孔或彈簧式防爆檢查門，本體上設置的人孔有利于鍋爐的安全運行及維修。鍋爐安全控制嚴格按照NB/T47034-2013《工業鍋爐技術條件》和有關規程規定執行。
汽水系統：水處理設備→軟化水→儲水箱→水泵→冷凝器→儲水箱→給水泵→鍋爐→汽水分離器→主蒸汽閥→分汽缸→用熱主體。



冷凝器的安裝

、冷凝器系組件出廠，安裝前應檢查冷凝器管進出煙口法蘭螺栓孔是否分別與鍋爐及煙囪接管匹配（石棉編繩）；2

3、冷凝器為非承壓設備，嚴禁承壓使用。
