鍋爐系統設計概況
鍋爐及其系統的設計符合有關節能法律、法規、安全技術規范及其相應標準的要求。鍋爐爐膛結構設計合理，與設計燃料品種相適應，保證安全、穩定、高效燃燒。受熱面布置合理，選取合理經濟的煙氣流速，減小煙氣側的阻力。合理設置檢修們（孔），便于受熱面清灰、清垢、保養和維修。當對流受熱面易集灰時，應當設置清灰裝置。鍋爐門（孔）、應當采用密封結構，保證鍋爐漏風系統在設計要求之內。
鍋爐房系統設計時應當在保證安全性能的前提下，充分提高能源利用效率，減少水、電、自用熱以及其它消耗，促進熱能回收和梯級利用。鍋爐房設備布置時應當盡量減少管道、煙風道的長度及其彎頭數量，從而減少流動阻力。一次風道宜采用圓形結構，并考慮其膨脹及其吊掛支撐。
水管與火管是以管子里面介質的不同來定義的，水管就是管子里面走水，通過外部煙氣對流/輻射換熱加熱管子中的水，火管就是管子里面走煙氣，讓煙氣加熱管外介質來實現換熱，火管鍋爐結構簡單，水及蒸汽容積大，對負荷變動適應性好，對水質的要求比水管鍋爐低，多用于小型企業的生產工藝和生活采暖上。水管鍋爐的受熱面布置方便，傳熱性能好，在結構上可用于大容量和高參數的工況。但對水質和運行水平要求較高。
（1） 水管鍋爐壓力適應范圍較廣，可突破壓力限制，可滿足2.5MPa以上的供汽要求。火管鍋爐受材料壁厚與壓力的限制，用于2.5MPa壓力以下。
（2） 火管鍋爐為鍋殼式鍋爐，受目前各鍋爐廠家設備、工裝的限制，制造太大的火管鍋爐難度較大，通常在35t/h以下。水管結構鍋爐可實現鍋爐大型化，35t/h以上的鍋爐通常采用水管結構。（3） 火管鍋爐具有結構緊湊的特點，在同等出力下，外形與設備重量均低于火管鍋爐。水管鍋爐因體積較大，有更多的空間用于布置過熱器，因此水管鍋爐占用鍋爐房相對較大。
熱水鍋爐選擇



控制系統：
本系列鍋爐配備有A48Y全啟式彈簧閥安全閥。
燃燒器采用自動燃燒器，外形美觀，自動化程度高，從預吹掃、點火、火力自動轉換到自動停爐及熄火保護，均可實現全自動控制。
給水泵采用CR型，實現鍋爐自動給水。
同時，本系列鍋爐鍋爐具有以下安全保護措施及應注意事項：
1、鍋爐具有下列功能的連鎖裝置：
全部送風機斷電時，自動切斷全部燃料供應；
燃氣壓力低于規定值時，自動切斷燃氣的供應；
2、燃燒器裝設可靠的點火程序控制、自動吹掃、火焰檢測和熄火報警及熄火保護裝置，燃氣壓力超限及欠壓報警和保護調節裝置、燃氣泄漏檢測報警裝置和故障停運報警等安全保護裝置，以確保燃燒器的安全運行。
3、本系列鍋爐具有高、低水位報警和低水位聯鎖保護、蒸汽超壓報警和聯鎖保護功能,鍋爐運行時保護裝置和連鎖裝置不得任意退出使用，連鎖保護裝置的電源應可靠。
4、鍋爐任何時候啟動前必須開啟鼓風機和燃燒器預吹掃，吹掃嚴格按TS 0001-2012《鍋爐安全技術監察規程》要求進行，以防發生事故。
5、停爐時必須切斷燃料供應。

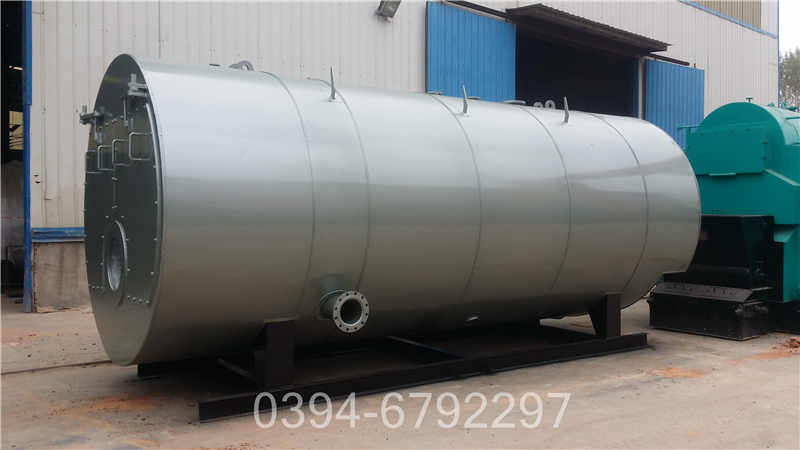

WNS系列蒸汽鍋爐是鍋殼式、波形爐膽、螺紋煙管型節能鍋爐，采用三回程濕背式結構，燃料在爐膽內燃燒產生高溫煙氣，經回燃室→對流管束→前煙箱→第二對流管束→后煙箱→常壓冷凝器→煙囪排入大氣。爐膽在設計中采用波形爐膽，能較好的與火焰形狀相適應，保證了燃燒充分，波形爐膽降低了爐膽剛性，減小了變形應力，可保證制造質量。同時在回燃室安裝了檢查孔或彈簧式防爆檢查門，本體上設置的人孔有利于鍋爐的安全運行及維修。鍋爐安全控制嚴格按照NB/T47034-2013《工業鍋爐技術條件》和有關規程規定執行。
汽水系統：水處理設備→軟化水→儲水箱→水泵→冷凝器→儲水箱→給水泵→鍋爐→汽水分離器→主蒸汽閥→分汽缸→用熱主體。



熱水鍋爐選擇

<span style="" mso-spacerun:"yes";font-family:宋體;font-size:14.0000pt;"="">CWNS系列燃油(氣)鍋爐為臥式快裝中心回燃火管鍋爐。燃料由外界氣源進入燃燒器通過自動調節、自動點火功能產生高溫火焰，由爐膽前端進入燃燒室內，至回燃室管板后從爐膽內沿壁折返后流到鍋爐前煙箱，完成了和第二回程，然后由前煙箱體進入對流受熱面從后煙箱后部離開鍋爐到囪排入大氣，完成了第三回程。鍋爐裝置有前后煙箱，使鍋爐檢修方便。鍋爐配置技術性能良好的工業燃燒器，采用了燃燒自動比例調節，給水自動調節，程序啟停，全自動運行等先進技術，并具有超高汽壓、熄火等自動保護功能。該型鍋爐具有結構緊湊、安全可靠、操作簡便、安裝迅速、污染少、噪音低、效率高等特點。

燃燒器采用自動燃燒器，外形美觀，自動化程度高，從預吹掃、點火、火力自動轉換到自動停爐及熄火保護，均可實現全自動控制。給水泵采用CR型，實現鍋爐自動給水。同時，本系列鍋爐鍋爐具有以下安全保護措施及應注意事項：1、鍋爐具有下列功能的連鎖裝置：全部送風機斷電時，自動切斷全檢查鍋爐給水閥或電動給水閥開啟情況。部燃料供應；燃氣壓力低于規定值時，自動切斷燃氣的供應；2、燃燒器裝設可靠的點火程序控制、自動吹掃、火焰檢測和熄火報警及熄火保護裝置，燃氣壓力超限及欠壓報警和保護調節裝置、燃氣泄漏檢測報警裝置和故障停運報警等安全保護裝置，以確保燃燒器的安全運行。3、本系列鍋爐具有高、低水位報警和低水位聯鎖保護、蒸汽超壓報警和聯鎖保護功能,鍋爐運行時保護裝置和連鎖裝置不得任意退出使用，連鎖保護裝置的電源應可靠。



特別注意事項：1）,這時鼓風機繼續運轉,排出爐體內的空氣。
